發布時間：2024-12-28 | 瀏覽次數：713
新款EWR-TD03手自一體導板上市發布
EWR-TD03手自一體導板是信德泰克全新產品，主要應用于城市低地板公交，可方便輪椅乘客上下車。導板安裝在地板下方，不影響其它乘客進出，不占用車內空間。此款產品最大的亮點是將翻轉導板和伸縮導板結合為一體，上端為手動翻轉導板，和公交地板齊平；下端為手/電動伸縮導板，由標準按鈕開關（安裝于儀表臺）控制，客戶可根據使用場景在兩者間選擇。導板由鋁材、蜂窩鋁板及不銹鋼制成，重量輕、防腐性能強；表面進行了防滑處理，具有遇阻停止、重力感應、手動應急等功能，還滿足《GB-13094-2017客車結構安全要求》標準要求。
技術參數
|
額定電壓 |
24V |
| 運行電流 | 伸出＜8A，收回＜14A |
| 工作電壓 | 18-32V |
| 額定功率 | 120W |
| 運行時間 | 伸出或者收回單程運行時間12±2s |
| 最大負載 |
斜坡板≥350KG；載人平臺≥400KG/平方米 |
整體外觀

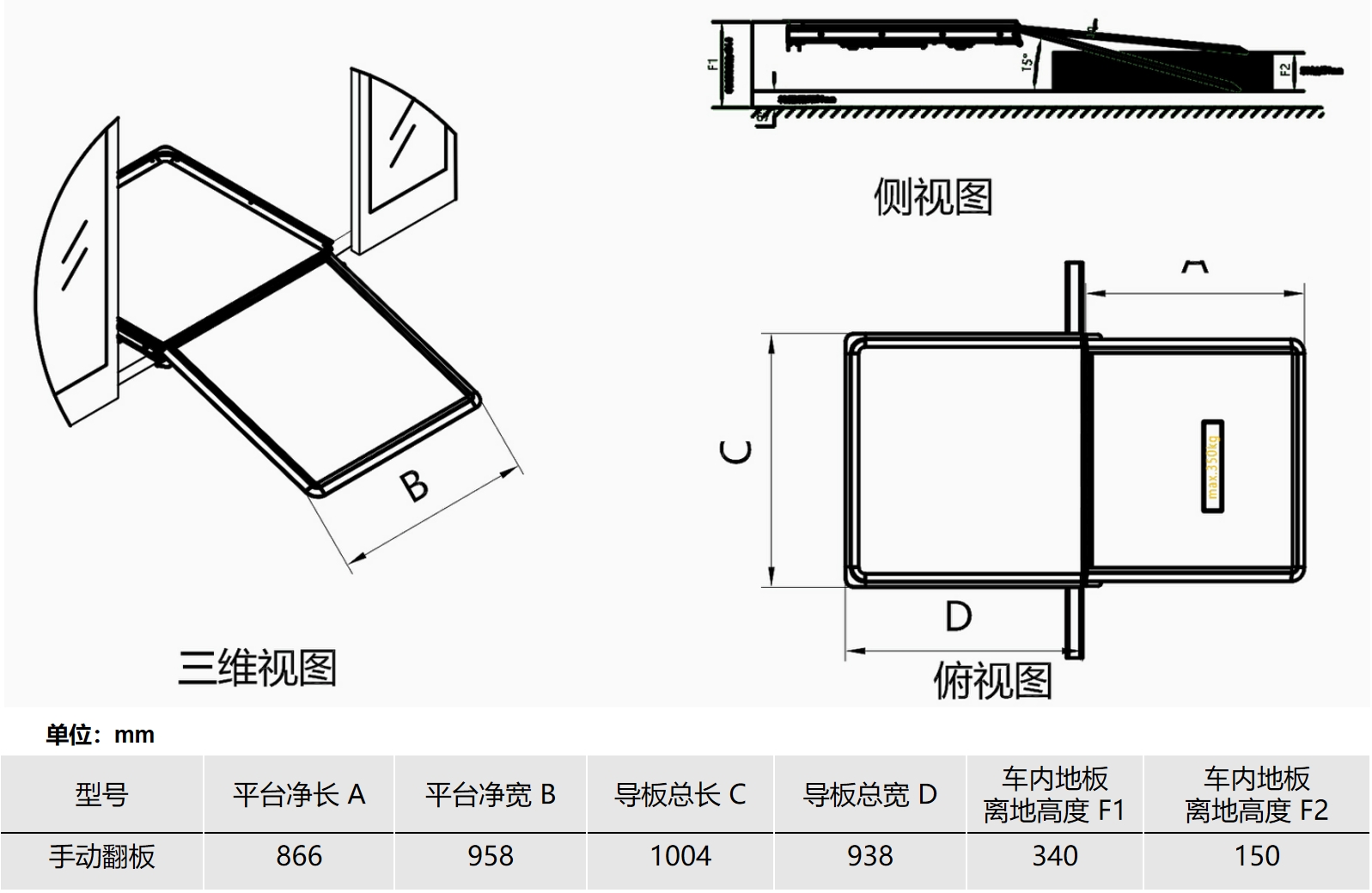

上層手動翻轉導板
下層伸縮導板（電動模式）

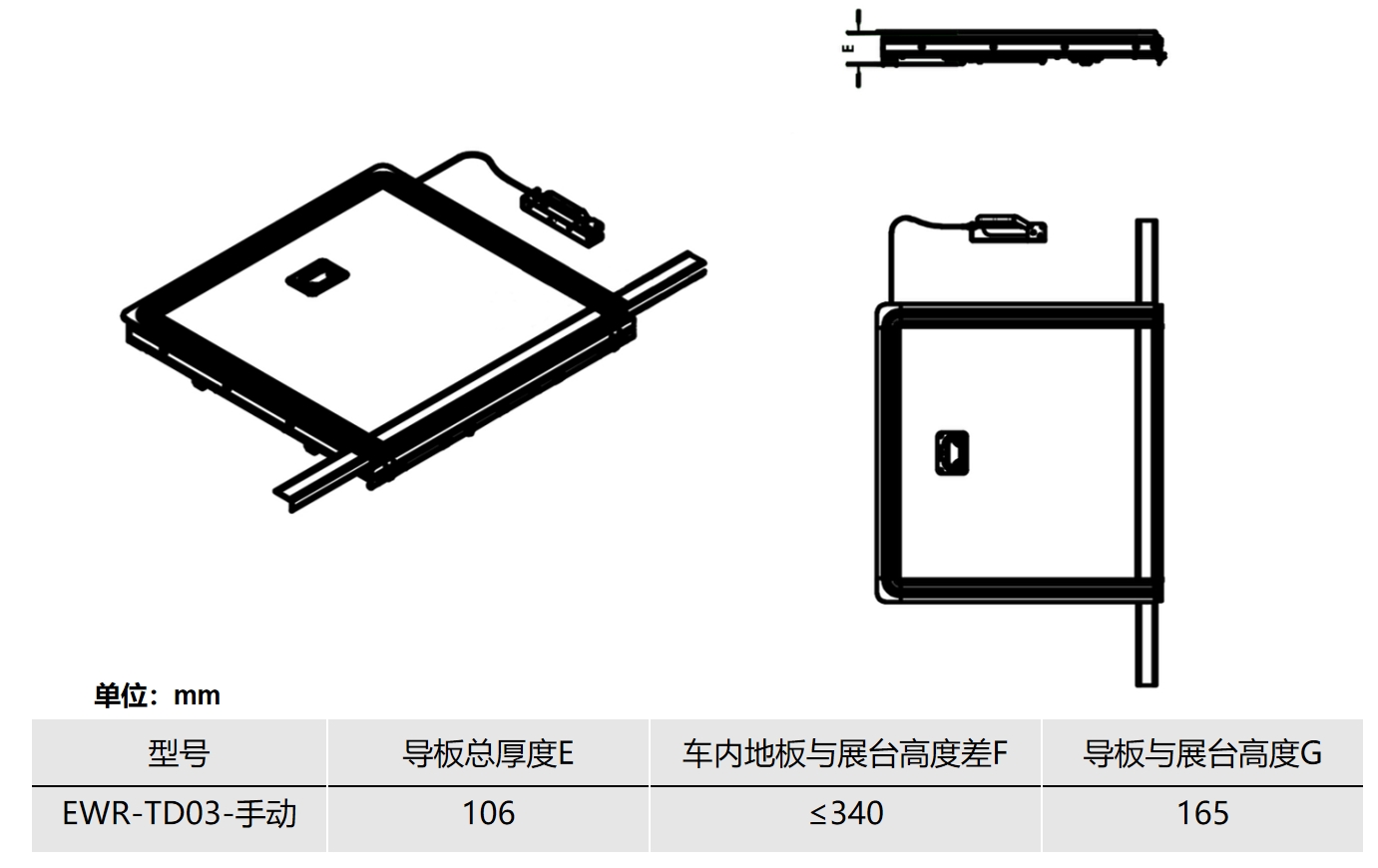

下層伸縮導板（手動模式）
功能特點
平臺防滑：伸縮導板和翻轉導板表面均采用3M黑色防滑貼，磨料礦砂顆粒提供穩定的防滑表面；
車門互鎖功能：只有當車輛停止運行，車門打開，導板才可以工作，防止車輛運行中導板伸出導致意外；
手動應急功能：在車輛斷電或發生故障的緊急情況下，可手動將導板收回盒體；
遇阻停止功能：當導板在伸出的過程中，遇到不超過150N的阻力時，導板的運動可停止。阻力短時間內的峰值可高于150N，但不超過300N；
重量感應：平臺伸出時，如有超過15KG重的物體壓在平臺上，為安全起見，導板停止運動；此時蜂鳴器長鳴，燈長亮；
聲光警報：導板運行全程帶有聲響警報及燈光閃爍警示，以提醒附近人員
電路保護功能：當由于接線錯誤導致電機短路、電源反接等情況出現時，可保護產品電路不被損壞；
休眠低功耗：休眠待機階段，靜止電流等效值＜0.2mA，減少對車輛電池的損耗。

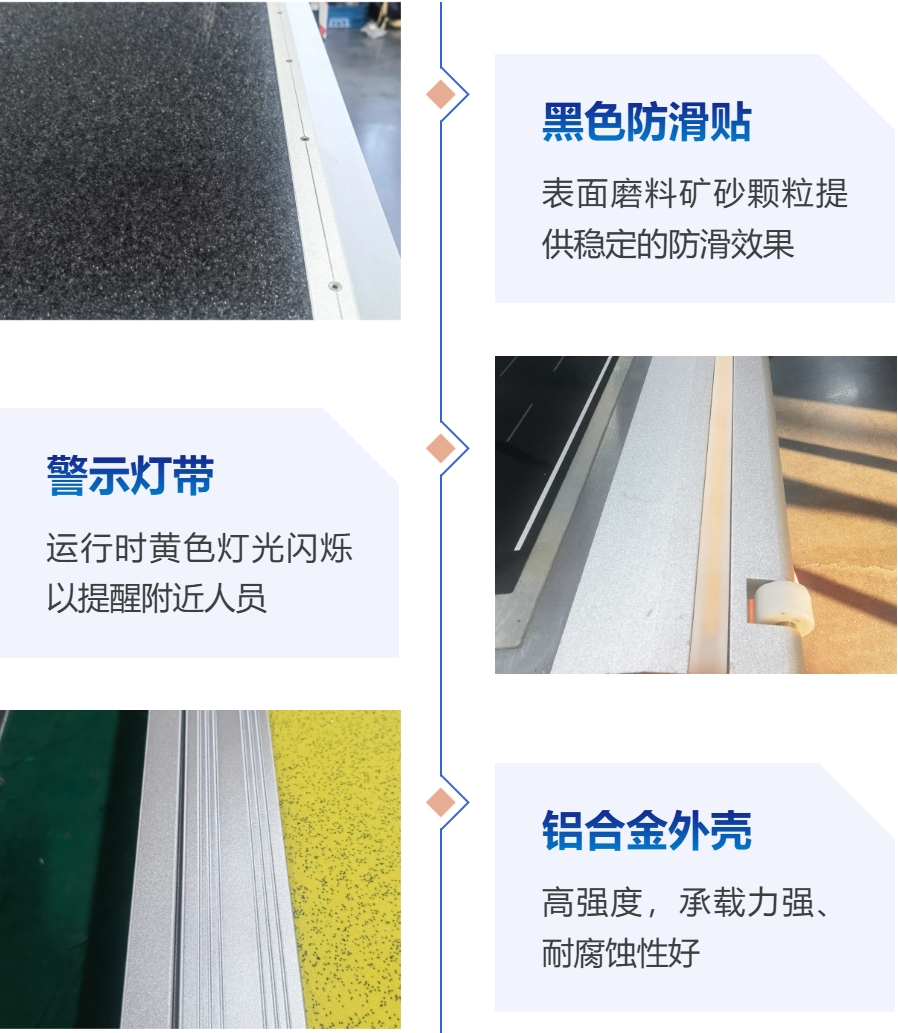

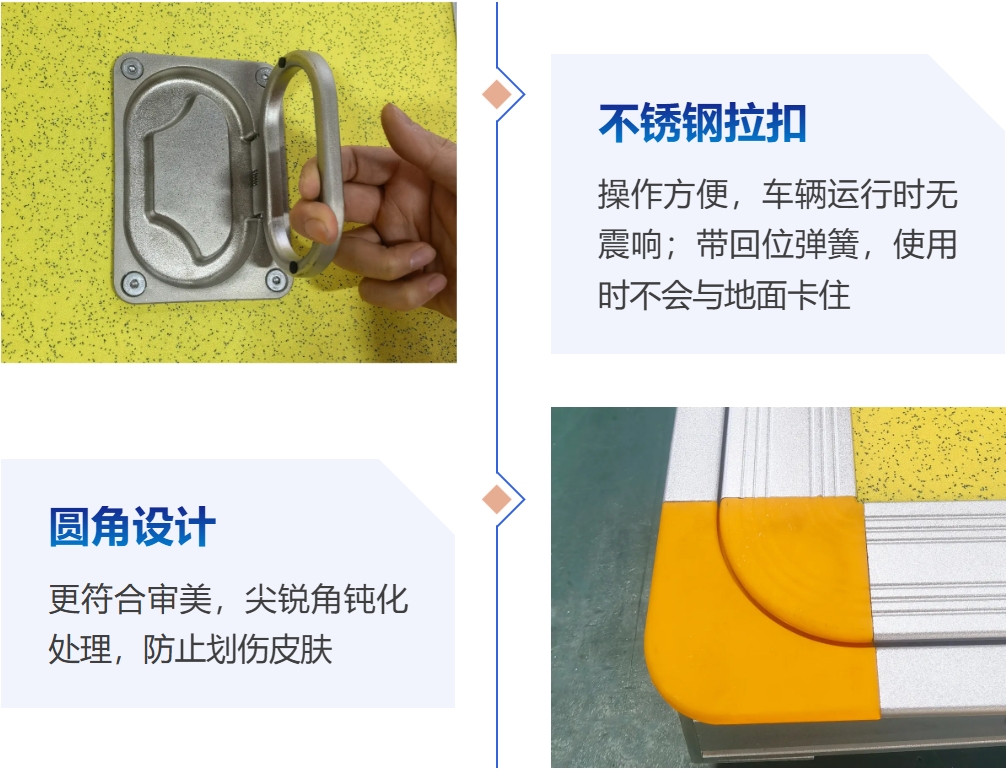

細節展示
測試認證
| 耐久度測試：10000次運行后仍可正常使用 |
| 阻燃測試：產品上的吸塑、注塑等非金屬件（除電器元件外）水平燃燒特性滿足GB 8410-2006 《汽車內飾材料的燃燒特性》中100mm/min要求；具體試驗方法參考《GB 8410-2006 汽車內飾材料的燃燒特性》第4項。 |
| 國標高低溫測試：GBT 2423.1-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B：低溫/低溫將機構分別放在85℃和-40℃的溫度箱中8小時，期間不工作，取出后立即進行測試，基本性能符合圖紙要求，且運行正常。 |
| EMC電磁兼容測試：ECE R10 關于就電磁兼容性方面批準車輛的統一規定，旨在確保汽車電子設備在正常使用時不會對車輛本身或其他電子設備的正常運行產生干擾。 |
| 歐標車身結構標準:ECE R107 就一般結構方面批準M2和M3類車輛統一規定,行動不便乘客坡道（3.5）過道、通道或任意優先座之間或輪椅區的地板的坡度，及至少一個入口和出口或出入混合口的坡度都應≤8％。這些坡度區都要有防滑面 |
